نصب سوله یکی از مهمترین مراحل در ساخت و سازهای صنعتی و تجاری است که به دلیل قدرت و استحکام بالای خود، در پروژه‌های بزرگ به کار می‌روند. نصب سوله تأثیر زیادی بر عملکرد و عمر مفید آن دارد و رعایت نکات مهم در اجرای آن می‌تواند از مشکلات بعدی جلوگیری کند. دو مورد در مراحل نصب سوله در ساخت و ساز بسیار حائز اهمیت است، دقت و کیفیت اجرایی و سرعت نصب از این موارد هستند.
طولانی شدن فرآیند نصب سوله یا تاخیر در اجرای آن باعث افزایش هزینه جرثقیل و ماشین آلات سنگین، تاخیر در فالیعت‌های بعدی پروژه (پوشش، کف‌سازی و …) و در نهایت فرسایشی شدن کل پروژه می‌گردد.
با ما در این مقاله همراه باشید تا تمام مراحل اجرایی و نصب سوله را بصورت تخصصی و فنی مورد بررسی قرار دهیم.
مراحل اجرای سوله
برای موفقیت در پروژه‌های سوله‌سازی، یکی از مهمترین مواردی که باید مورد توجه قرار گیرد، نصب سوله است. نصب دقیق و صحیح سوله می‌تواند به بهره‌برداری بهتر از آن و افزایش طول عمر مفید سازه منجر شود. مراحل اجرای سوله از طراحی تا نصب، نیازمند رعایت اصول و استانداردهای خاصی است که در ادامه به آنها می‌پردازیم.
طراحی سوله
اولین مرحله در اجرای سوله، طراحی دقیق آن است. طراحی باید با توجه به نیازهای پروژه و شرایط محیطی انجام شود. در این مرحله، ابعاد، نوع مصالح و مقاومت سوله مشخص می‌شود. مرحله طراحی سوله مانند مراحل آزمون خطا در سایر پروژه‌ها اجرایی می‌باشد. امروزه به لطف گسترش نرم افزار‌های طراحی سوله و شبیه‌ساز‌های فراوان در این زمینه، طراحی انواع سوله در ابعاد دلخواه در کمترین زمان ممکن با یک خروجی عالی فراهم شده است.

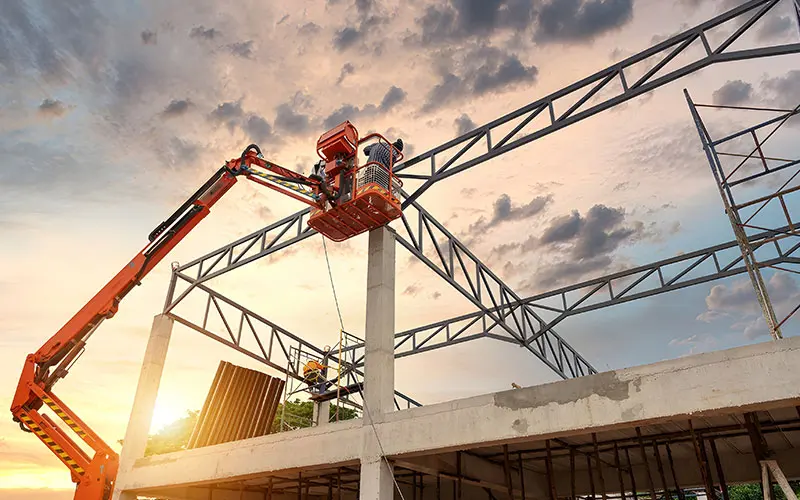

تسطیح زمین و آماده سازی فوندانسیون
پس از طراحی، زمین باید برای اجرای فونداسیون آماده شود. این خود نیز شامل خاکبرداری و مراحل اجرای آن و انجام عملیات فونداسیون برای تثبیت سوله است. فونداسیون مناسب نقش حیاتی در استحکام و مقاومت پایداری سوله دارد.
تسطیح زمین با استفاده از ماشین آلات مناسب و با دقت بالا انجام می‌گیرد تا زمین به درستی صاف شود و هیج‌گونه سطح ناصافی باقی نماند. یک سطح هموار و بدون پستی و بلندی از اهمیت ویژه‌ای در نصب سوله برخوردار است.
فوندانسیون نقش اصلی را در تحمل بارهای سازهای ایفا می‌کند که با توجه به ابعاد و بارهای احتمالی که قرار است تحمل کند، طراحی و جرا می‌شود. در این مرحله نیز عملیات اصلی آرماتوربندی، قالب‌بندی و بتن ریزی انجام می‌شود که هرکدام طبق استاندارد خود اجرا می‌شوند.
ساخت قطعات سوله
قطعات سوله شامل تولید و آماده‌سازی اجزای اصلی سوله مانند ستون‌ها، تیرها و پوشش‌ها می‌شود که باید با دقت و کیفیت بالا انجام شود تا عملیات نصب سوله به بهارین شکل ممکن اجرا گردد.
ساخت این قطعات عموما باید به گونه‌ای باشد تا بتواند در برابر بارهای وارده سازه مقاومت کند و به راحتی در مرحله نصب سوله با اتصالات به یکدیگر متصل شوند. پس از تولید قطعات، این اجزاء به محل اجرای پروژه منتقل می‌گردد و آماده نصب سوله می‌شوند.
نکات فنی در ساخت قطعات سوله
- نصب بادبند به‌صورت دو تکه با بست قورباغه‌ای.
- دقت در اندازه گیری و برش ابعاد تیر و ستون.
- نصب صحیح سخت‌کننده‌های تیر و ستون.
- قرارگیری محل اتصال پلیت بابند در مرکز سطح مقطع ستون.
- چک کردن محل نصب پایه استرات‌ها بصورت مرتب.
- سوراخ پلیت پای ستون سوله یا سایر فلنج‌‌ها باید از پیچ‌های بولت بزرگتر باشند.

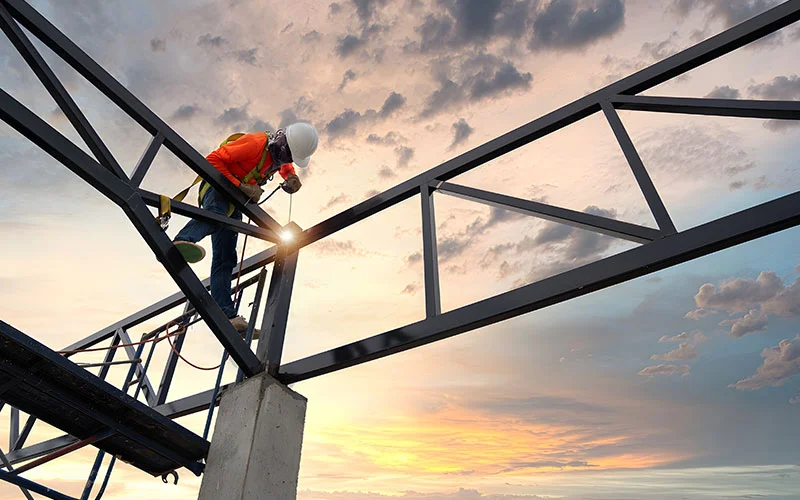

مراحل نصب سوله (گام به گام)
اصولا در نصب سوله، اتصال اغلب قسمت‌های یک سوله به‌وسیله پیچ و مهره و درمواردی نیز از طریق جوش انجام می‌شود. بدلیل اینکه تمامی قطعات سوله در ساخت و احداث کارخانه مورد استفاده قرار می‌گیرد و بیشتر اتصالات از نوع فلنجی است معمولا عملیات نصب سوله در چند روز خاتمه می‌یابد و این امر باعث صرفه جویی فراوان در وقت و هزینه تمام شده می‌گردد. در ادامه مراحل گام به گام و اصولی نصب سوله را به ترتیب بررسی می‌کنیم.

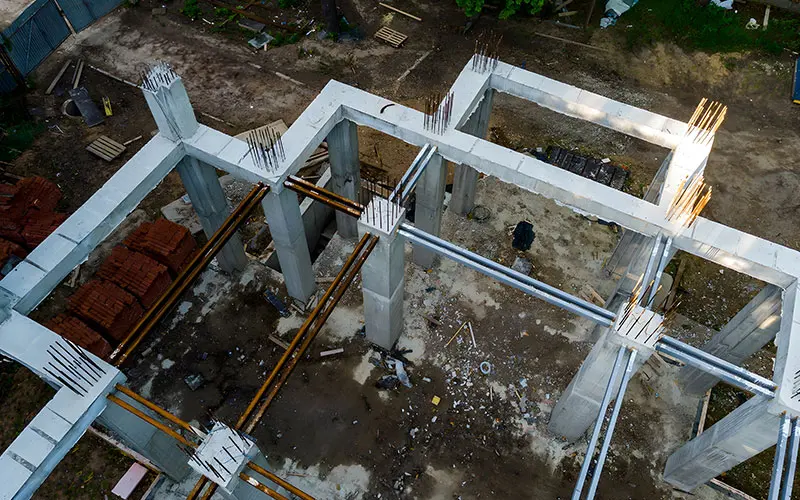

نصب ستون و مهاربند
پس از تکمیل فوندانسیون، به مرحله اول نصب ستون می‌رسیم. در این مرحله صفحه ستون بر روی فونداسیون سازه پیچ می‌شود. در انتهای پایین هر ستون، یک صفحه جوش داده می‌شود که به آن کف ستون می‌گویند. پیچ‌ها در کف ستون سوراخ کاری می‌شوند و تمام ستون‌ها بر روی صفحات ستون سوار شده و پیچ و مهره‌ها به آن بسته می‌شود.
ستون‌ها به کمک جرثقیل‌های سیار در مکان مشخص شده جایگذاری و بنا می‌شود. هر ستون حداقل به کمک چهار بولت بر روی صفحه ستون محکم متصل می‌شود. در صورتی که در این مرحله وقفه‌ای صورت بگیرد باید مهاربندی ستون‌ها به کمک لاپه‌های کناری بصورت موقت انجام شود. باید دقت کرد تا به ثبات رسیدن سازه نهایی به مهاربندی ستون‌ها نباید دست زد.

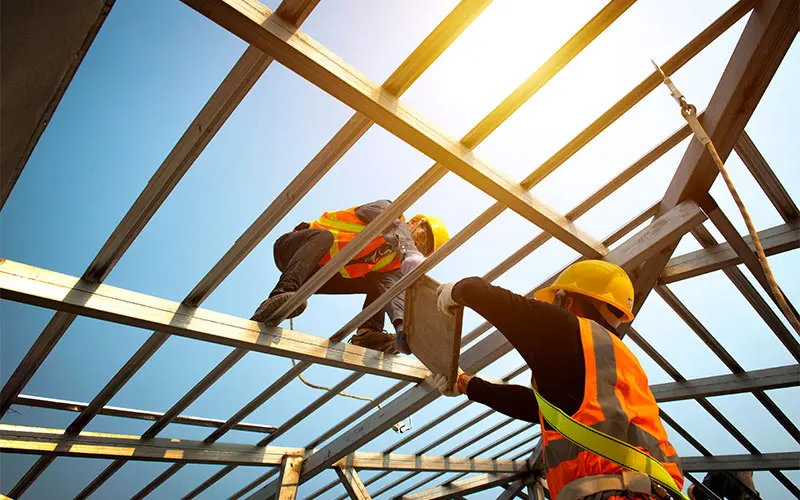

بارگذاری رفترها (Rafters)
رفترها عموما بصورت چندتکه ساخته می‌شوند؛ امان آنچه در مراحل نصب سوله قابل استفاده است نوع دوتکه آن می‌باشد. اتصالات این قطعه به روش پیچ و مهره صورت می‌گیرد.
بارگذاری رفترها یکی از مراحل حساس و مهم در نصب سوله است. رفترها، که بخش‌های اصلی ساختار سقف سوله را تشکیل می‌دهند، وظیفه تحمل وزن سقف و انتقال بار به ستون‌ها را بر عهده دارند. بنابراین، نحوه صحیح بارگذاری رفترها تأثیر مستقیم بر استحکام و پایداری کلی سوله دارد.
نصب استرات‌های سوله
استرات‌ها اعضایی هستند که معمولا از مقاطع قوطی ساخته می‌شود و بین ستون‌ها و رفترها بسته می‌شوند. پس از نصب ستون‌ها برای مهار کردن ستون‌ها و جلوگیری از افتادن ستون‌ها استرات‌ها بین آنها بسته می‌شوند یا اصطلاحا کلاف می‌شوند تا ستون‌ها به حالت یکپارچه درآیند. در سوله سازی برای افزایش استحکام ستون‌ها از استرات‌ها به‌عنوان مهاربند بین ستون‌ها نیز استفاده می‌شود.

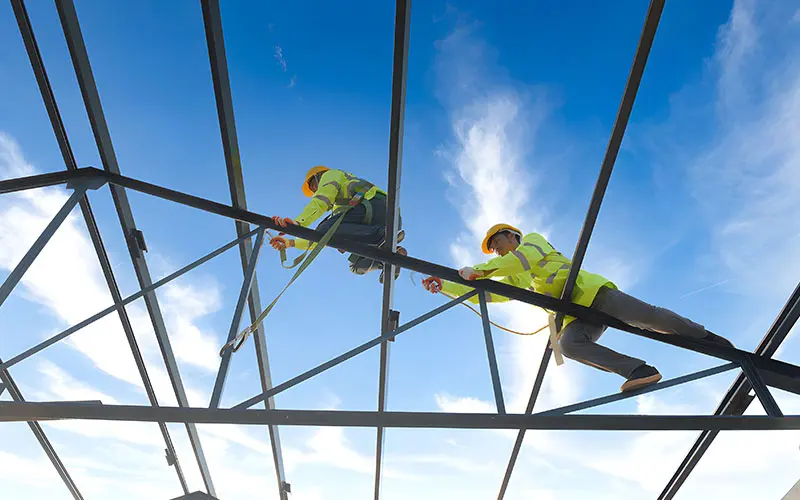

افزودن لاپه و پرلین
پرلین‌ها نیز اعضایی هستند که در راستای طول سوله قرار گرفته و وظیفه نگهداری پوشش سقف سوله را بر عهده دارند. پرلین‌ها بین رفترهای دو قاب متوالی نصب می‌شوند و معمولا از مقطع Z ساخته می‌شوند.
این قطعات از طریق فرآیند نورد سرد تولید می‌شوند که نسبت به فرآیند نورد گرم وزن کمتری دارد. سبک سازی در پرلین باعث جلوگیری از افزایش وزن کلی سوله می‌گردد.

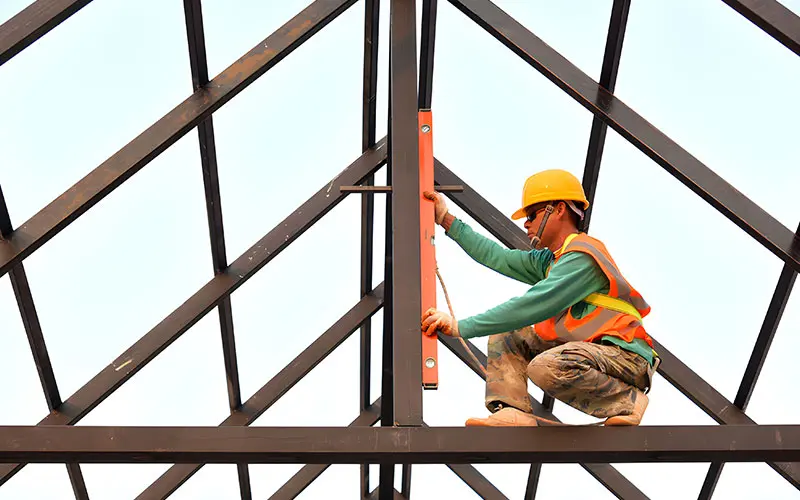

گونیا سازی در نصب سوله
به اجرای این عملیات توسط تیم نصب جهت قرارگیری اجزای سوله به‌صورت متقارن و متناظر گونیاسازی گفته می‌شود. با این کار تمامی زوایای المان‌های اجرایی سوله کاملا مطابق با محاسبات نقشه تعیین و تنظیم می‌شوند.
در فرآیند نصب سوله، گونیا سازی معمولاً پس از نصب ستون‌ها و قبل از نصب تیرها و رفترها انجام می‌شود. در این مرحله، از ابزارهای دقیق اندازه‌گیری مانند تراز و زاویه‌سنج استفاده می‌شود تا اطمینان حاصل شود که تمامی بخش‌های سازه در راستای صحیح و مطابق با نقشه‌های مهندسی قرار دارند. هرگونه انحراف یا نادرستی در این مرحله می‌تواند به مشکلاتی مانند عدم تعادل سازه یا فشار نامتوازن بر روی اجزای مختلف سوله منجر شود.
نصب بادبند سوله
بادبندها از میلگرد یا نبشی ساخته می‌شوند که وظیفه اصلی آن در نصب سوله محافظت سازه از تخریب در برابر نیروهای جانبی (طوفان و زلزله) است. بابند‌ها به دو دسته کلی افقی و عمودی تقسیم می‌شوند:
هرکدام از این بادبندها باتوجه نوع سازه و شرایط محیطی کاربرد مخصوص به خود را دارند. بادبندهای افقی عمدتا برای جلوگیری از تغییر شکل در سقف و کف سوله استفاده می‌شوند، در مقابل بادبندهای عمودی برای مقابله با نیروهای وارده افقی در دیوارها استفاده می‌شود.
میل مهار (سگراد)
در فرآیند نصب سوله، میل مهار یا سگراد معمولاً بین ستون‌ها و یا بین رفترها نصب می‌شود تا پایداری جانبی سازه را تضمین کند. نصب صحیح میل مهار، از پیچش و انحراف سازه جلوگیری می‌کند و به توزیع یکنواخت بارهای وارده بر سازه کمک می‌کند. این امر به‌ویژه در مناطقی که بادهای شدید یا زلزله‌های مکرر رخ می‌دهند، از اهمیت بالایی برخوردار است.
نصب وال پست
این قطعه فلزی به‌عنوان یک تکیه‌گاه عمودی یا افقی عمل می‌کند و دیوارهای سوله را در برابر نیروهای جانبی مانند باد و زلزله مقاوم می‌سازد. استفاده صحیح از وال پست‌ها می‌تواند به افزایش طول عمر و دوام سوله کمک کند.
وال پست‌ها معمولاً در فواصل مشخصی در بین دیوارها نصب می‌شوند تا از تکان خوردن و تغییر شکل آنها جلوگیری کنند. این قطعات با اتصال به سازه اصلی، از جدا شدن یا خمیدگی دیوارها در شرایط سخت محیطی جلوگیری کرده و به حفظ یکپارچگی سوله کمک می‌کنند.
کنترل نهایی نصب سوله
پس از اتمام مراحل نصب سوله، یکی از مهمترین مراحل، کنترل نهایی و تکمیل فرآیند نصب است. این مرحله شامل بررسی دقیق تمام اجزا و اتصالات، اطمینان از استحکام سازه و رعایت استانداردهای ایمنی می‌شود. کنترل نهایی تضمین می‌کند که سوله بدون نقص و با کیفیت بالا به بهره‌برداری برسد.
در این بخش، تمام اتصالات و جوش‌ها بررسی می‌شوند تا از مقاومت و پایداری آنها در برابر نیروهای مختلف اطمینان حاصل شود. همچنین، بخش‌های مختلف سوله مانند ستون‌ها، رفترها، و بادبندها باید به‌درستی تنظیم و تثبیت شده باشند تا سازه در شرایط سخت محیطی دچار مشکل نشود.

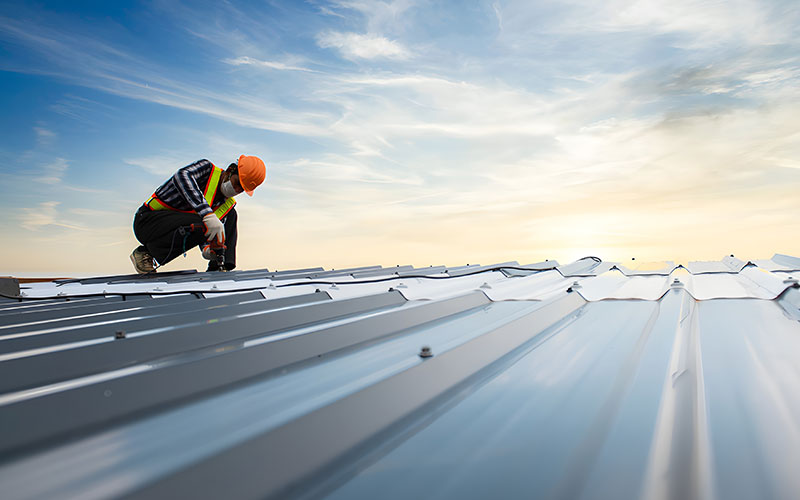

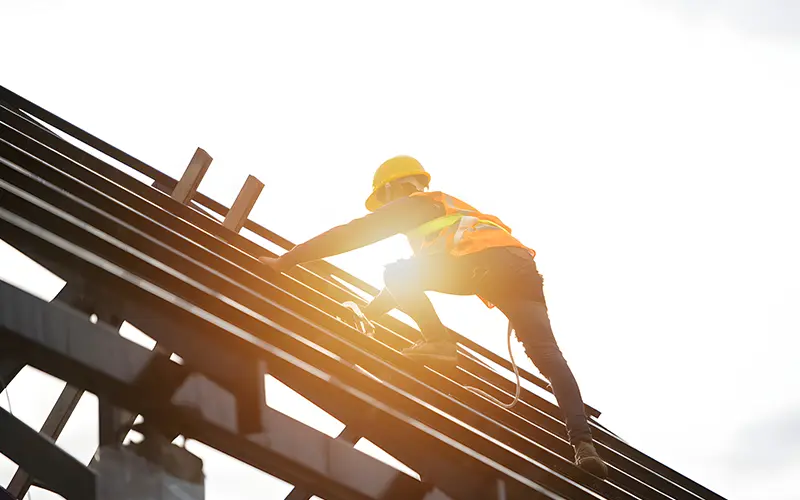

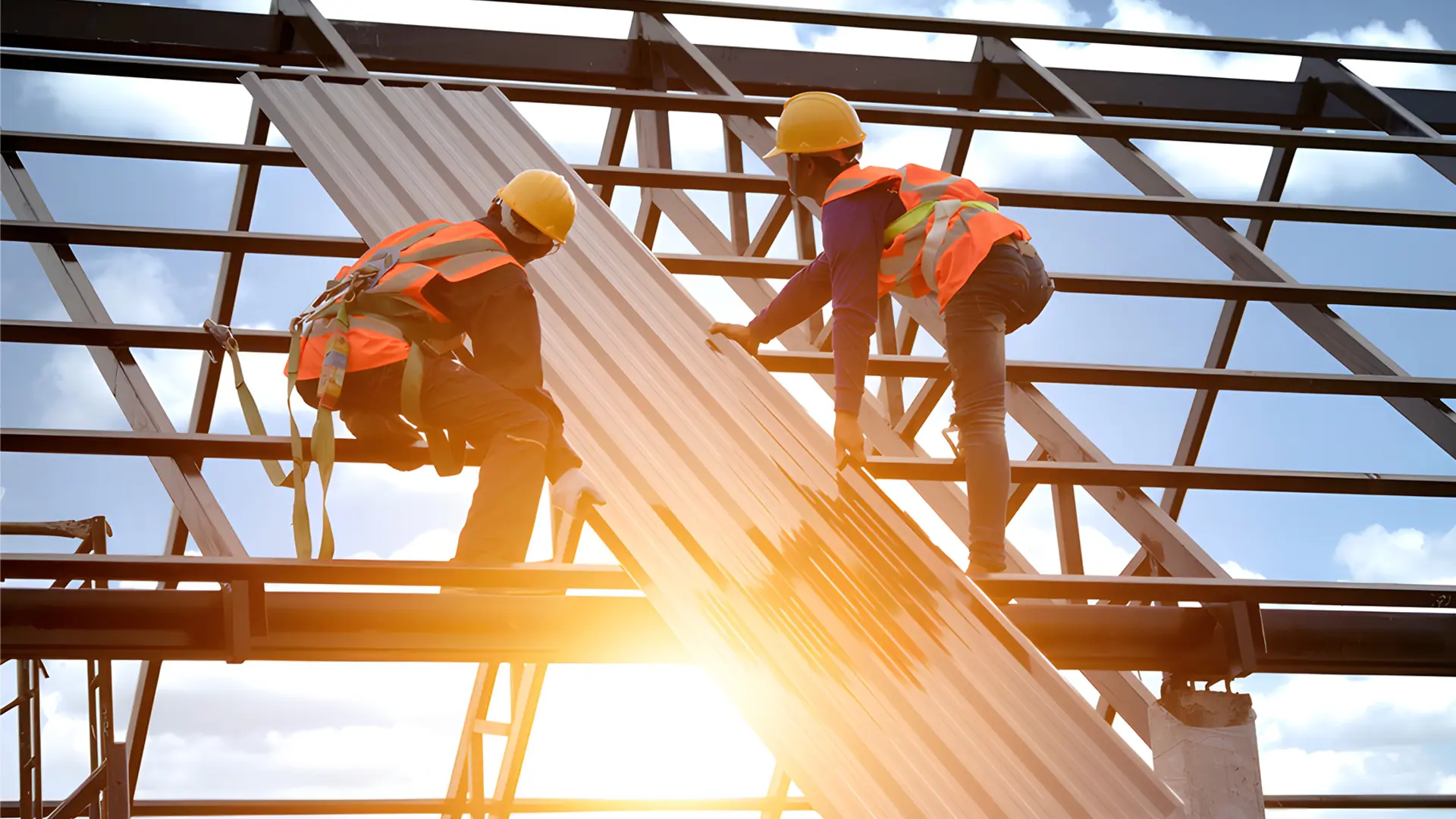

پوشش سقف و دیوار سوله
پس از نصب سوله نوبت به اجرای پوشش قسمت‌های سقف و دیوار سوله می‌رسد. پوشش سوله نقش اساسی در حفاظت از سازه و افزایش عمر مفید آن دارد. انتخاب بهترین نوع پوشش برای سوله و اجرای صحیح درزگیری و آب‌بندی، نه تنها از نفوذ آبو هوا جلوگیری می‌کند، بلکه به بهینه‌سازی انرژی و دوام بیشتر سازه کمک می‌کند.
برای پوشش سقف و دیوارهای سوله، معمولاً از ساندویچ پانل‌ها و یا ورق‌های فلزی استفاده می‌شود. ساندویچ پانل‌ها به دلیل داشتن لایه عایق داخلی، از نظر عایق‌بندی حرارتی و صوتی گزینه‌ای ایده‌آل محسوب می‌شوند و همچنین مقاومت بالایی در برابر شرایط محیطی سخت دارند. این پانل‌ها با نصب دقیق و اصولی می‌توانند عمر مفید سوله را به‌طور قابل‌توجهی افزایش دهند.
درزگیری و آب‌بندی پوشش سوله، یکی از مهمترین نکات در نصب سوله است. هرگونه نقص در این بخش می‌تواند به بروز مشکلاتی مانند نفوذ آب و رطوبت به داخل سازه منجر شود. استفاده از انواع ورق‌های فلاشینگ و آبرو یا گاتر نیز می‌تواند از بروز چنین مشکلاتی پیشگیری کند.

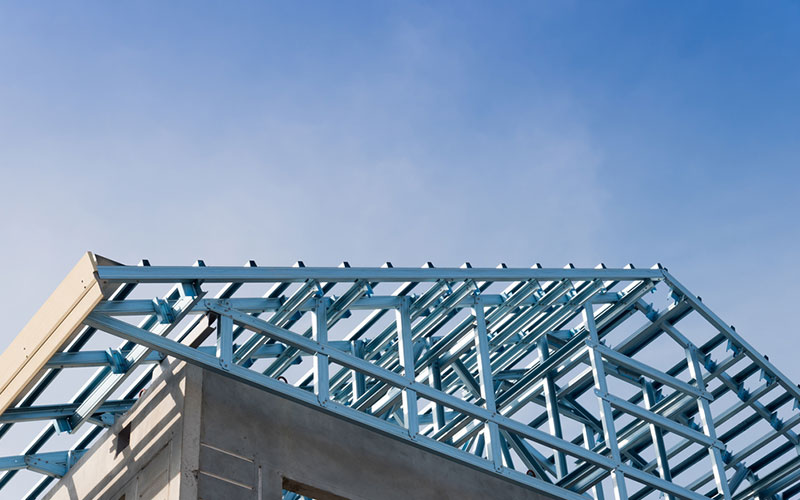

قیمت نصب سوله
برای محاسبه هزینه نصب، باید مواردی مانند متراژ سوله، نوع مصالح مصرفی، طراحی سازه، و موقعیت مکانی پروژه را در نظر بگیریم که در زیر به‌طور مختصر به این مواد نیز اشاره می‌کنیم:
متراژ سوله: یکی از مهمترین عوامل تأثیرگذار بر قیمت نصب سوله، متراژ آن است. هر چه ابعاد سوله بزرگتر باشد، هزینه نصب به دلیل افزایش حجم کار و تعداد قطعات مصرفی بیشتر خواهد بود.
نوع مصالح مصرفی: نوع مصالحی که در ساخت سوله به‌کار می‌رود، به‌شدت بر قیمت تأثیر می‌گذارد. استفاده از مصالح باکیفیت مانند ساندویچ پانل‌ها و یا فولادهای مقاوم ممکن است هزینه بیشتری داشته باشد، اما در عوض عمر طولانی‌تر و عملکرد بهتری برای سازه فراهم می‌کند.
طراحی و پیچیدگی سازه: طراحی سوله، شامل تعداد و نوع اتصالات، تعداد ستون‌ها و تیرها، و نوع سقف و دیوارها می‌تواند بر قیمت نهایی نصب تأثیر بگذارد. سوله‌هایی با طراحی پیچیده‌تر نیازمند زمان بیشتر و نیروی کار حرفه‌ای‌تری برای نصب هستند که به‌طبع هزینه‌ها را افزایش می‌دهد.
نیروی کار و تجهیزات: هزینه نیروی کار و استفاده از تجهیزات تخصصی مانند جرثقیل، جوشکار و نصاب‌های حرفه‌ای، از دیگر عوامل مؤثر بر قیمت نصب سوله است.
جمع‌بندی
همانطور که اشاره کردیم نصب سوله یکی از مهمترین مراحل در ساخت سازه‌های صنعتی و کارگاهی است که نیاز به دقت و توجه به جزئیات دارد. از انتخاب محل مناسب و آماده‌سازی زمین گرفته تا نصب قطعات کلیدی مانند رفترها، بادبندها، و وال پست‌ها، تمامی این مراحل نقش اساسی در تضمین پایداری و ایمنی سازه دارند. انتخاب صحیح پوشش سقف و دیوارها، درزگیری و آب‌بندی دقیق، و همچنین اجرای کنترل نهایی و تکمیل سازه، همه از عواملی هستند که می‌توانند عمر مفید سوله را افزایش داده و عملکرد بهینه آن را تضمین کنند.
در نهایت، رعایت استانداردهای نصب و استفاده از مواد باکیفیت، نه‌تنها به طول عمر سوله کمک می‌کند، بلکه باعث ایجاد سازهای ایمن و کارآمد برای نیازهای مختلف صنعتی و تجاری می‌شود. همچنین شما عزیزان می‌توانید جهت کسب اطلاعات بیشتر و یا برآورد هزینه پروژه اجرایی خود با کارشناسان میهن کاوه ماهان در تماس باشید.
